3 عيوب مخفية حرجة داخل الأجزاء البلاستيكية سميكة الجدار عالية الحشو

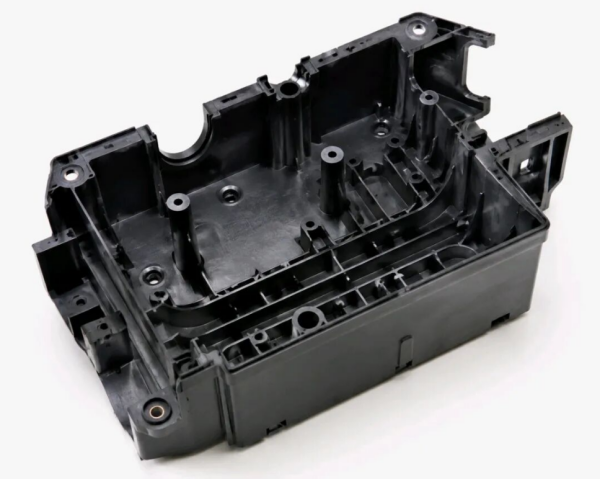

البلاستيك عالي الحشو بألياف زجاجية ومعادنيُستخدم على نطاق واسع في تطبيقات الهياكل الخاصة بالسيارات والأجهزة والتطبيقات الصناعية لأنه يوفر صلابة ممتازة وقوة وثباتًا أبعاديًا.
ومع ذلك، فإن المكونات المشكلة بالقولبة سميكة الجدار المصنوعة من البلاستيك عالي الحشو تكون شديدة القابلية للعيوب الداخلية المخفية، بما في ذلك الفراغات الداخلية، والتفكك الطبقي، والكتل الباردة.
نظرًا لأن هذه العيوب تكون مخفية تحت السطح، فغالبًا لا يمكن اكتشافها من خلال فحص المظهر العادي. أثناء التشغيل الفعلي، قد تصبح العيوب الداخلية مناطق تركيز للإجهاد، مما يسبب تشققات وتسربات وفشلًا مفاجئًا ورفض دفعات مكلفًا.
جدول المحتويات
- لماذا تكون الأجزاء البلاستيكية سميكة الجدار عالية الحشو أكثر عرضة للعيوب الداخلية؟
- الفراغات الداخلية / تجاويف الانكماش
- التفكك الطبقي / انفصال الطبقات البينية
- الكتل الباردة / البقع الداكنة الداخلية
1. لماذا تكون الأجزاء البلاستيكية سميكة الجدار عالية الحشو أكثر عرضة للعيوب الداخلية؟
بالمقارنة مع البلاستيك عالي الحشو، يتمتع البلاستيك التقليدي غير المحشو عمومًا بقابلية تدفق أفضل وسلوك انكماش أكثر تجانسًا، مما يؤدي إلى مخاطر قولبة أقل.
ومع ذلك، بعد إضافة كميات كبيرة من الألياف الزجاجية أو الحشوات المعدنية، تزداد لزوجة المصهور بشكل كبير. تصبح المادة أكثر صعوبة في التدفق والملء والضغط أثناء القولبة بالحقن.
تحديان رئيسيان للهياكل سميكة الجدار
1. مسارات تدفق أطول وتبريد غير متساوٍ
أثناء القولبة بالحقن، يتصلب البلاستيك المنصهر الملامس لسطح القالب الأكثر برودة أولًا، مكونًا طبقة خارجية صلبة. وفي الوقت نفسه، تبرد المادة الداخلية ببطء أكبر بكثير، مما يؤدي إلى فرق كبير في درجة الحرارة بين السطح والقلب.
2. انكماش تبريد أكبر في المقاطع السميكة
تتعرض المقاطع السميكة لانكماش حجمي أكبر أثناء التبريد. يصبح الحفاظ على ضغط ضغط كافٍ وتحقيق اندماج موحد للمادة أكثر صعوبة بكثير.
عندما يصبح تدفق المصهور أو انتقال الحرارة أو الترابط الجزيئي غير متوازن، قد تتشكل عيوب داخلية مخفية داخل المكون.
غالبًا ما تكون هذه العيوب غير مرئية أثناء الفحص البصري التقليدي وتتطلب عادةً تحليل مقاطع تدميرية أو طرق فحص متقدمة غير تدميرية مثل التصوير المقطعي المحوسب.
2. الفراغات الداخلية / تجاويف الانكماش: مناطق مجوفة مخفية داخل الأجزاء الهيكلية
1. خصائص العيب

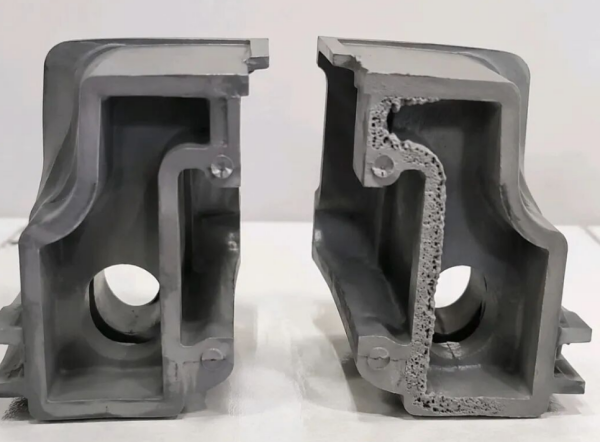

قد يبدو السطح الخارجي للمكون طبيعيًا تمامًا دون عيوب مرئية. ومع ذلك، بعد قطع مقطع الجدار السميك وفتحه، يمكن ملاحظة فراغات أو تجاويف داخلية غير منتظمة.
تقلل هذه الفراغات الداخلية من مساحة تحمل الحمل الفعالة وتضعف الأداء الهيكلي بشكل كبير. تحت الإجهاد الميكانيكي، قد تتشقق المكونات أو تنكسر، بينما قد تتعرض أجزاء الإحكام لمشكلات تسرب.

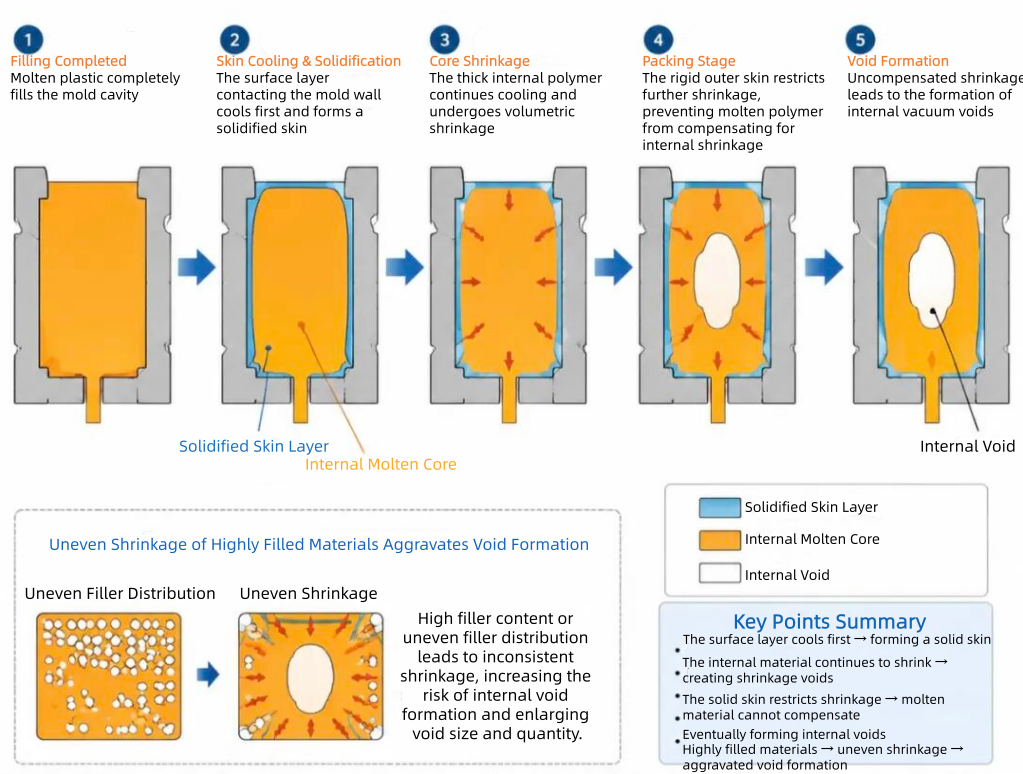

2. آلية التكوّن
بعد أن يملأ البلاستيك المنصهر تجويف القالب بالكامل، تبرد المادة الملامسة لجدار القالب وتتصلب أولًا، مكونة غلافًا خارجيًا صلبًا.
البلاستيك المنصهرالداخلييستمر في التبريد والانكماش. ومع ذلك، تقيد الطبقة الخارجية المتصلبة المزيد من الانكماش.
أثناء مرحلة الضغط، لا تتوفر كمية كافية من المادة المنصهرة لتعويض الانكماش، مما يؤدي في النهاية إلى تكوين فراغات داخلية مفرغة.
بالنسبة للمواد عالية الحشو، يمكن أن يزيد الانكماش غير المتساوي بين مصفوفة البوليمر والحشوات من خطر تكوّن الفراغات.
3. الأسباب الرئيسية
- سُمك جدار محلي مفرط أو انتقالات مفاجئة في سُمك الجدار.
- معدل انكماش مرتفع للمادة.
- ضغط حقن أو ضغط ضغط غير كافٍ.
- موقع البوابة بعيد جدًا عن مناطق الجدار السميك.
- تهوية سيئة للقالب أو تصميم غير مناسب لقنوات التبريد.
4. حلول التحسين
① تحسين تصميم الجزء
- الحفاظ على سُمك جدار موحد في جميع أنحاء المكون.
- أضف هياكل مجوفة أو أضلاعًا أو ميزات لتقليل المواد في المناطق السميكة لتقليل تراكم المواد المفرط.
② تحسين اختيار المواد
- اختر مواد بلاستيكية عالية الحشو ذات انكماش منخفض وقابلية تدفق جيدة.
- تأكد من تشتت الحشوات بشكل موحد لتحسين الاستقرار الأبعادي وتقليل الإجهاد الداخلي.
③ تحسين عملية القولبة بالحقن
- زد درجة حرارة المصهور ودرجة حرارة القالب لإبطاء التصلب السطحي المبكر.
- مدد وقت التعبئة واضبط ضغط التعبئة على مراحل متعددة لتوفير تعويض مستمر للمواد أثناء انكماش التبريد.
④ تحسين تصميم القالب
- ضع البوابة بالقرب من مناطق الجدران السميكة لتقصير مسارات التدفق وتقليل فقدان الضغط.
- أضف قنوات تهوية بالقرب من المقاطع السميكة لتحسين إزالة الغازات.
- استخدم قنوات تبريد متوافقة مع الشكل لتحقيق توزيع أكثر تجانسًا لدرجة حرارة القالب.
3. انفصال الطبقات / انفصال الطبقات البينية: طبقات مخفية تقلل القوة الميكانيكية بشكل كبير
1. خصائص العيب

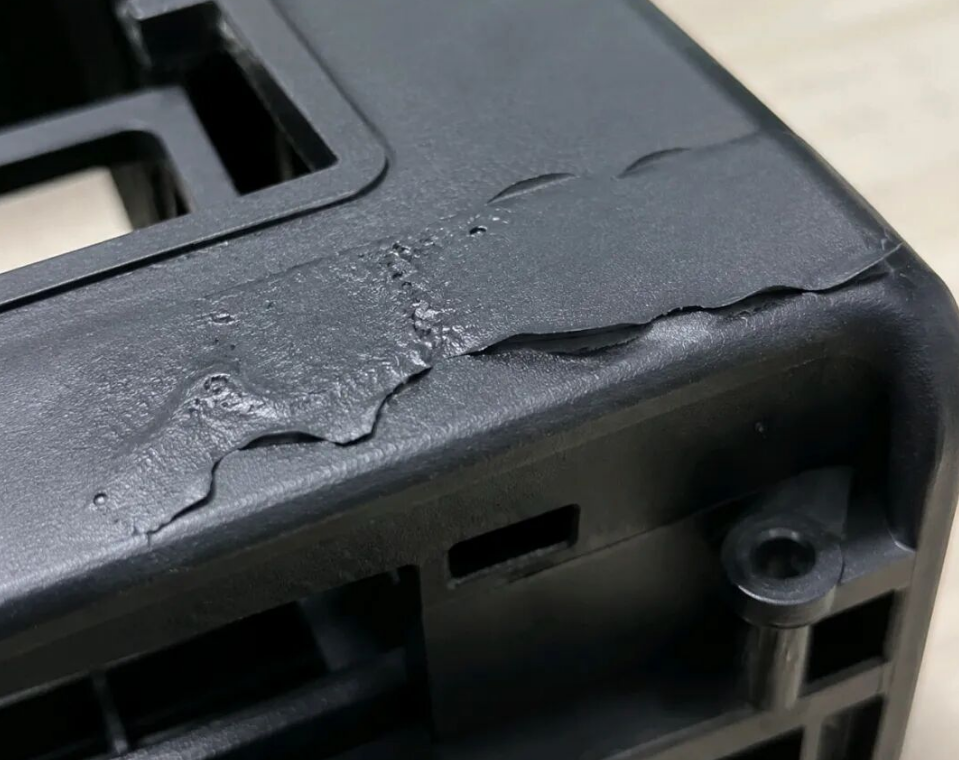

يكشف الفحص المقطعي عن أنماط طبقية واضحة، مما يشير إلى أن طبقات المواد لم تندمج معًا بشكل صحيح.
يمكن أن تنفصل الطبقات بسهولة على طول السطح البيني الضعيف حتى تحت إجهاد ميكانيكي منخفض نسبيًا.
يسبب هذا العيب انخفاضًا كبيرًا في قوة الصدمات وقوة الانثناء، مما يجعله أحد أخطر العيوب الداخلية في المكونات البلاستيكية الهيكلية.
2. آلية التكوين
تتميز المواد البلاستيكية عالية الحشو بلزوجة مصهور أعلى وقابلية تدفق أقل مقارنة بالمواد غير المحشوة. أثناء ملء القالب، قد ينقسم المصهور إلى عدة جبهات تدفق.
عندما تلتقي تيارات مصهور مختلفة بدرجات حرارة وسرعات تدفق مختلفة، قد تفشل سلاسل البوليمر في التداخل والاندماج معًا بشكل صحيح.
بعد التبريد، تتكون طبقة انفصال دائمة داخل الجزء.
يمكن أن تؤدي سرعات الحقن العالية إلى تأثيرات النفث وتدفق غير مستقر داخل التجويف، بينما قد يزيد ارتداد المصهور أثناء الملء من تفاقم انفصال الطبقات.
3. الأسباب الرئيسية
- درجة حرارة المصهور ودرجة حرارة القالب منخفضتان جدًا، مما يؤدي إلى ضعف قابلية تدفق المواد.
- تُنشئ البوابات المتعددة جبهات تدفق منفصلة ذات زوايا اندماج مفرطة.
- سرعة الحقن مرتفعة جدًا، مما يسبب عيوب النفث.
- عدم تجفيف المواد البلاستيكية بشكل كافٍ يسمح للرطوبة بمنع الاندماج الصحيح بين طبقات المصهور.
4. حلول التحسين
① زيادة درجة الحرارة لتحسين قابلية التدفق
- زد درجة حرارة الأسطوانة ودرجة حرارة القالب لتقليل لزوجة المصهور وتعزيز اندماج أفضل بين جبهات التدفق.
② تحسين تصميم مجرى القالب والبوابة
- قلل عدد البوابات حيثما أمكن.
- قلل الزاوية بين تدفقات المصهور المتقاربة إلى الحد الأدنى.
- صمم انتقالات سلسة للمجرى لمنع النفث وسلوك الملء غير المستقر.
③ ضبط معلمات الحقن
- طبق حقنًا متعدد المراحل مع ملء منخفض السرعة ومتحكم به في المناطق الحرجة.
- امنع النفث وتجنب ارتداد المصهور غير المستقر أثناء الملء.
④ تحسين تجهيز المواد
- جفف المواد الخام جيدًا قبل القولبة لإزالة الرطوبة.
- مدد مرحلة التعبئة بشكل مناسب واستخدم ضغط التثبيت لتعزيز ترابط الطبقات البينية.
4. الكتل الباردة / البقع الداكنة الداخلية: عيوب مظهرية مقترنة بمناطق تركيز إجهاد مخفية
1. خصائص العيوب

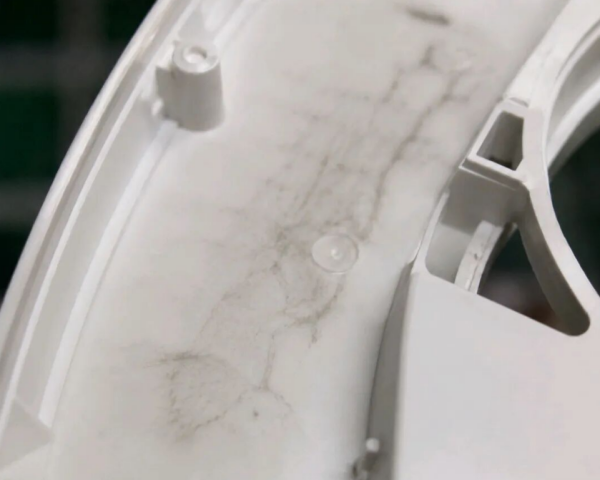

قد تظهر خطوط وبقع داكنة أو باهتة أو غير لامعة على سطح المكوّن أو بداخله.
تنتج هذه العيوب عادةً عن التوزيع غير المتساوي للحشوات، أو عدم استقرار تدفق المصهور، أو عدم كفاية الاندماج بين مناطق المواد المختلفة.
بالإضافة إلى تأثيرها على المظهر، تتمتع هذه المناطق غالبًا بقوة ترابط أضعف وتصبح مناطق محتملة لتركيز الإجهاد، مما يقلل من الموثوقية الإجمالية للمكوّن.
2. آلية التكوين
قد تدخل كمية من المادة منخفضة الحرارة المتراكمة في نظام القناة أو عند الطرف الأمامي للأسطوانة إلى تجويف القالب مع تدفق البلاستيك المنصهر الطبيعي.
نظرًا لوجود اختلافات كبيرة في درجة الحرارة واللزوجة بين المادة الباردة والمصهور الساخن، لا يمكن تحقيق اندماج كامل.
يُحتجز الجزء البارد داخل الجزء المُشكّل أو بالقرب من سطحه، مما يؤدي إلى ظهور بقع داكنة اللون أو علامات غير منتظمة.
بالنسبة للمكوّنات ذات الجدران السميكة، ينقسم تدفق المصهور غالبًا إلى تيارات متعددة، مما يزيد من احتمال احتجاز المادة الباردة وتكوين عيوب داخلية.
3. الأسباب الشائعة
- درجة حرارة المصهور أو درجة حرارة القالب منخفضة جدًا.
- سرعة الحقن بطيئة جدًا، مما يسمح لجبهة المصهور بأن تبرد قبل الأوان.
- التفرعات المفرطة للقنوات تزيد من مناطق التقاء المصهور غير الضرورية.
- ضعف التهوية يسبب احتجاز الغاز حول مناطق المواد الباردة.
4. حلول التحسين
① زيادة درجة الحرارة لتقليل الفروقات الحرارية
- زيادة درجة حرارة الأسطوانة ودرجة حرارة القالب لتحسين ظروف الانصهار وتعزيز الاندماج بشكل أفضل.
② تحسين سرعة الحقن
- زيادة سرعة الحقن بشكل مناسب لتقصير وقت الملء وتقليل التبريد المبكر لجبهة المصهور.
③ تحسين تصميم القالب
- تبسيط أنظمة القنوات لتقليل نقاط اندماج التدفق غير الضرورية.
- إضافة آبار الكتلة الباردة لالتقاط المواد منخفضة الحرارة قبل دخولها إلى المناطق الحرجة.
④ تحسينات إضافية
- تحسين التهوية في مناطق تقارب تدفق المصهور.
- إضافة معدلات تدفق مناسبة عند الحاجة لتعزيز توافق المصهور وأداء المعالجة.
الخلاصة: منع العيوب الداخلية يتطلب تحسين المواد والعمليات والقوالب
بالنسبة للمكوّنات البلاستيكية ذات الجدران السميكة والمعبأة بنسبة عالية، غالبًا ما تكون العيوب الداخلية غير مرئية أثناء الفحص التقليدي، لكنها قد تؤثر بشكل خطير على الموثوقية طويلة الأمد، والأداء الميكانيكي، وسلامة المنتج.
يتطلب الحل الناجح تحسينًا شاملًا يشمل اختيار المواد، وتصميم الأجزاء، ومعايير القولبة بالحقن، وهيكل القالب.
من خلال اختيار اللدائن الحرارية المقواة عالية الأداء ذات الانكماش المتحكم فيه، وتحسين ظروف المعالجة، وتحسين تصميم القالب، يمكن للمصنّعين تقليل مخاطر الفراغات، والانفصال الطبقي، وعيوب الكتل الباردة بشكل كبير.
بالنسبة للتطبيقات الهيكلية خفيفة الوزن ومشاريع استبدال المعادن، يعد التحكم في الجودة الداخلية أمرًا ضروريًا لتحقيق أداء مستقر وإنتاج موثوق.
الأسئلة الشائعة حول عيوب البلاستيك عالي الحشو
لماذا تتطور الفراغات الداخلية في اللدائن البلاستيكية المقواة بالألياف الزجاجية؟
تحدث الفراغات الداخلية عادةً لأن المقاطع السميكة تتعرض لانكماش تبريد غير متساوٍ. عندما يتصلب السطح الخارجي قبل القلب، يمكن أن يؤدي عدم كفاية تعويض الضغط إلى تكوين تجاويف داخلية.
هل يمكن اكتشاف العيوب الداخلية في الأجزاء المصبوبة بالحقن بصريًا؟
لا. فالعديد من العيوب الداخلية مثل الفراغات والانفصال الطبقي تكون مخفية تحت السطح ولا يمكن تحديدها من خلال فحص المظهر العادي. غالبًا ما تكون هناك حاجة إلى طرق فحص متقدمة مثل التصوير المقطعي المحوسب أو تحليل المقاطع.
كيف يمكن لللدائن الحرارية المقواة بالألياف الطويلة تحسين الموثوقية الهيكلية؟
توفر اللدائن الحرارية المقواة بالألياف الطويلة نقلًا محسنًا للأحمال، ومقاومة أعلى للصدمات، واستقرارًا أبعاديًا أفضل، وتقليلًا للتشوه مقارنةً بالمواد التقليدية المقواة بالألياف القصيرة.
هل تحتاج إلى مواد موثوقة للمكوّنات الهيكلية ذات الجدران السميكة؟
تتطلب الأجزاء البلاستيكية عالية الحشو أكثر من مجرد زيادة محتوى الحشو. يعد الاحتفاظ بطول الألياف، وتشتت الحشو، والتحكم في الانكماش، واستقرار المعالجة عوامل أساسية لتحقيق أداء هيكلي موثوق.
تطوّر LFT-G حلول اللدائن الحرارية المقواة بالألياف الطويلة، بما في ذلك PP-LGF وPA-LGF وPA-LCF وPPS-LGF وغيرها من المركبات عالية الأداء لتطبيقات السيارات، والصناعة، والأجهزة، والهياكل خفيفة الوزن.
