في عمليات الإنتاج اليومية بالحقن، تؤثر نظافة البرغي والأسطوانة بشكل مباشر على المظهر البصري للمنتج النهائي، وقوته الميكانيكية الإجمالية، وكفاءة تغيير الألوان أو المواد. في كثير من الحالات، عندما يظل معدل العيوب مرتفعًا، يكون السبب الرئيسي غالبًا هو بقايا بقع سوداء متفحمة، أو ألياف مختلطة الألوان، أو رواسب مواد متدهورة تتشكل نتيجة المعالجة المطولة في درجات حرارة عالية.

إن التنظيف الاحترافي يتجاوز مجرد تمرير مواد التنظيف عبر الآلة. فهو يشمل عملية شاملة تجمع بين علم الريولوجيا والديناميكا الحرارية والمبادئ الميكانيكية لإزالة التلوث بشكل فعال واستعادة ظروف المعالجة المستقرة.

1. الفيزيائي و ج الطبيعة الكيميائية إعادة تلوث البراغي

لتحسين كفاءة التنظيف، تتمثل الخطوة الأولى في فهم كيفية تشكل الملوثات والتصاقها بأسطح البرغي والأسطوانة.

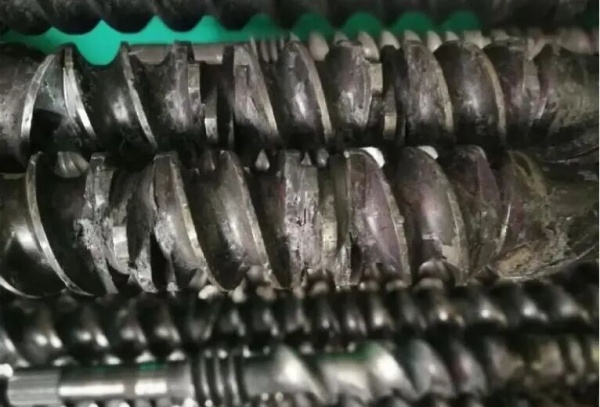

1.1 تكوين الرواسب المتفحمة

تميل المواد إلى التراكم في المناطق الميتة مثل جذور الخيوط، ومناطق صمامات عدم الرجوع، والفجوات الضيقة. عند التعرض المطول لدرجات حرارة عالية، تتأكسد البوليمرات المحتجزة وتتحلل تدريجياً، لتشكل في النهاية طبقة متفحمة صلبة.

تُظهر هذه الرواسب الكربونية التصاقًا قويًا للغاية، مما يجعل إزالتها صعبة باستخدام قوة القص المحدودة الناتجة عن التنظيف العادي وحده.

1.2 بقايا اللون والالتصاق القطبي

تتميز العديد من الأصباغ، مثل أسود الكربون والأصباغ الحمراء العضوية، بقطبية عالية، مما يجعلها تلتصق بشدة بالعيوب السطحية المجهرية على المكونات المعدنية. إضافةً إلى ذلك، تُظهر المواد القطبية، مثل البولي أميد (PA) والإيثيلين فينيل الكحول (EVOH)، انجذابًا قويًا للأسطح المعدنية، مما يؤدي إلى ظهور خطوط لونية مستمرة وعدم اكتمال عملية التنظيف أثناء عمليات التغيير.

2. أساليب التنظيف الشائعة والمبادئ التقنية

تنقسم طرق التنظيف الصناعية عمومًا إلى أربع فئات، كل منها يعتمد على آليات فيزيائية أو كيميائية مختلفة.

2.1 طريقة الإزاحة الفيزيائية

تعتمد هذه الطريقة على اختلاف اللزوجة بين مادة التنظيف والراتنج المتبقي لتحقيق الإزاحة.

يُعدّ البثق عالي اللزوجة مبدأً أساسياً. وعادةً ما تُستخدم مواد ذات مؤشر انصهار أقل ولزوجة انصهار أعلى من راتنج الإنتاج، مثل البولي إيثيلين عالي الوزن الجزيئي أو مركبات التنقية المخصصة.

تؤدي المصهورات ذات اللزوجة العالية إلى توليد قوى قص أقوى ضد جدار البرميل، مما يؤدي تدريجياً إلى إزالة الملوثات المتبقية.

يوصى باتباع استراتيجية تنظيف نبضية، مع تغيير سرعة البرغي لخلق تقلبات في الضغط تساعد على إزالة المواد العالقة في المناطق الميتة.

2.2 طريقة التحلل الكيميائي

تعتمد هذه الطريقة على المكونات النشطة في عوامل التطهير الكيميائية التي تتفاعل في ظل ظروف درجات الحرارة العالية.

تتغلغل عوامل التمدد والمواد الفعالة سطحياً في الفجوات والزوايا المسدودة. ومع ارتفاع درجة الحرارة، تتمدد هذه العوامل وتفكك البنى الجزيئية المتفحمة، مما يُليّن المخلفات لتسهيل تصريفها.

يوصى بنقع المنتج لعدة دقائق لضمان فعالية التفاعل الكاملة.

2.3 طريقة التآكل الفيزيائي

تُضاف جزيئات صلبة دقيقة مثل الألياف الزجاجية أو كربونات الكالسيوم أو جزيئات السيراميك إلى الراتنج الحامل.

أثناء دوران البرغي، تعمل هذه الجسيمات مثل ورق الصنفرة المتدفق، حيث تزيل تدريجياً الرواسب العنيدة من الأسطح المعدنية.

ومع ذلك، يجب أن تظل صلابة الجسيمات أقل من صلابة سطح البرغي المعالج بالنتردة (عادةً HV1000) لتجنب إتلاف المكونات الدقيقة.

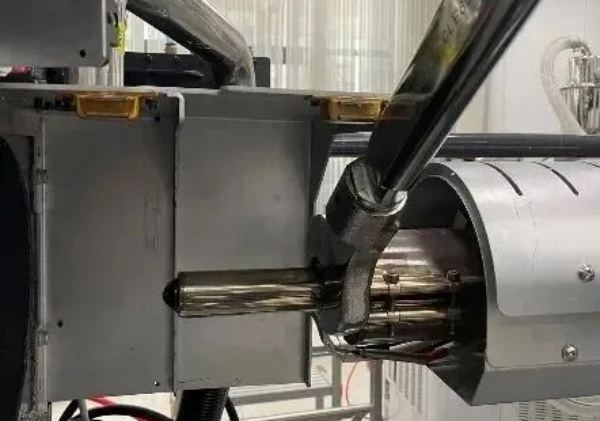

2.4 التنظيف بعد الفك الكامل

لا تُستخدم هذه الطريقة إلا في حالات التلوث الشديد أو انسداد البرميل أو الصيانة العميقة المجدولة.

يُمنع منعاً باتاً استخدام فرش الأسلاك الفولاذية. يُنصح باستخدام فرش أو مكاشط نحاسية. يوفر التنظيف بالموجات فوق الصوتية أقل قدر من الضرر للمعدات عند توفره.

3. استراتيجيات تنظيف متخصصة لمختلف المواد

3.1 المواد الحساسة للحرارة (PVC، POM)

يتحلل البولي فينيل كلوريد (PVC) عند درجات الحرارة العالية ويطلق غاز كلوريد الهيدروجين، الذي يمكن أن يتسبب في تآكل المعدات بشدة.

يجب إجراء عملية التنظيف عند درجات حرارة التشغيل العادية باستخدام مركبات تنظيف مخصصة من مادة PVC. بعد ذلك، ينبغي استخدام مواد ثابتة مثل البولي إيثيلين أو البولي بروبيلين بسرعة منخفضة لإحكام إغلاق الأسطوانة ومنع التلف أثناء الإيقاف.

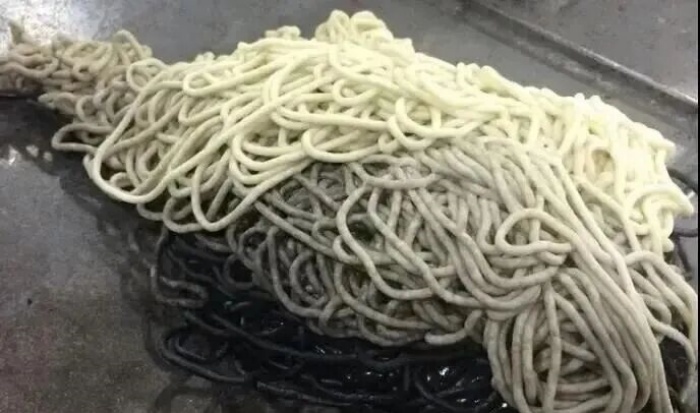

3.2 تغيير اللون: من الداكن إلى الفاتح

يُنصح باتباع استراتيجية تنظيف تدريجية. أولاً، استخدم راتنجًا طبيعيًا من نفس نظام المواد، ثم استخدم مركبات تنظيف كيميائية لتنظيف أعمق.

يمكن أيضًا تطبيق طريقة تدرج درجة الحرارة عن طريق زيادة درجات حرارة الأسطوانة الوسطى والخلفية بمقدار 20-30 درجة مئوية لتقليل اللزوجة وتحسين التدفق، بالإضافة إلى زيادة الضغط الخلفي لتنظيف أسرع.

3.3 مواد درجات الحرارة العالية (PEEK، PPS)

قد تتفحم مواد التنظيف التقليدية عند درجات الحرارة العالية، مما يؤدي إلى تفاقم التلوث بدلاً من إزالته.

الطريقة الصحيحة هي التبريد المرحلي: أولاً استخدم مركبات التطهير ذات درجة الحرارة العالية (مقاومة أعلى من 400 درجة مئوية)، ثم قم بتقليل درجة حرارة الأسطوانة تدريجياً أثناء الانتقال عبر راتنجات حاملة ذات درجة حرارة متوسطة ومنخفضة.

4. خمسة معايير هندسية رئيسية لكفاءة التنظيف

4.1 ضغط الارتداد

ينبغي زيادة الضغط الخلفي أثناء التنظيف، عادةً بمقدار 1.5 إلى 2 ضعف إعداد الإنتاج العادي.

يؤدي ارتفاع ضغط الارتداد إلى تحسين انضغاط المادة المنصهرة، وإزالة الهواء المحبوس، وتعزيز التلامس مع المناطق التي يصعب الوصول إليها.

4.2 سرعة البرغي

يُعد التناوب بين السرعات العالية والمنخفضة أكثر فعالية من التشغيل المستمر.

تعمل السرعة العالية على تحسين إزالة القص، بينما تزيد السرعة المنخفضة من زمن الاستجابة. هذا المزيج يحسن الاضطراب الداخلي وتغطية التنظيف.

4.3 حالة تلامس الفوهة

عندما يكون ذلك آمناً، حافظ على وضع الفوهة مغلقة أثناء التنظيف لزيادة الضغط الداخلي.

يساعد هذا الضغط المخزن على دفع الرواسب العميقة وتحسين كفاءة التنظيف بشكل عام.
