بفضل كثافة تعادل سدس كثافة الفولاذ تقريبًا، إلى جانب خصائص التشحيم الذاتي وإمكانية تقليل الضوضاء، يوفر PEEK مزيجًا مقنعًا من الخصائص لتطبيقات مفاصل روبوتية معينة. ومع ذلك، فإن المفاصل الرئيسية الحاملة للأحمال في الأطراف السفلية ليست بالضرورة المكان الذي يؤدي فيه PEEK أفضل أداء له.
PEEK (بولي إيثر إيثر كيتون) هو لدن حراري هندسي عالي الأداء شبه بلوري، يتمتع بدرجة حرارة تشغيل طويلة الأمد تبلغ حوالي 240–260 درجة مئوية، اعتمادًا على الدرجة المحددة وورقة بياناته التقنية (TDS). عند تعزيزه بألياف الكربون (CF-PEEK)، يمكنه أيضًا توفير نسبة ممتازة من القوة إلى الوزن.
تتوافق ظروف التشغيل النموذجية للمفاصل الروبوتية - بما في ذلك الحركة الترددية عالية التردد، والأحمال المتبادلة منخفضة السعة، والتحميل الساكن المطول، ومتطلبات الاهتزاز المنخفض - بشكل جيد مع مزيج خصائص PEEK.
إذًا، ما مدى ملاءمة PEEK لتطبيقات المفاصل الروبوتية؟ تعود الإجابة إلى ثلاثة أسئلة رئيسية: أين يتناسب؟ وما هي حدوده؟ وإلى أي مدى تقدمت التكنولوجيا؟
في النهاية، يجب أن يعتمد اختيار المواد للمفاصل الروبوتية على طيف الأحمال وظروف التشغيل، وليس على الكثافة وحدها.
يتمتع PEEK النقي بكثافة تبلغ حوالي 1.30–1.32 g/cm³، أي حوالي سدس كثافة الفولاذ (7.85 g/cm³) وحوالي نصف كثافة سبائك الألومنيوم (2.70 g/cm³).
عادةً ما يتمتع PEEK المعزز بألياف الكربون (CF-PEEK) بكثافة تبلغ حوالي 1.44–1.55 g/cm³، اعتمادًا على محتوى ألياف الكربون، ويظل أخف بكثير من المعادن التقليدية.
يمكن لمكونات CF-PEEK المستخدمة في تطبيقات المفاصل الروبوتية تحقيق تخفيضات في الوزن تبلغ حوالي 40–62% مقارنة بحلول سبائك الألومنيوم، بناءً على بيانات الشركة المصنعة المعلنة علنًا.
يصبح التأثير مهمًا بشكل خاص نحو الطرف البعيد للذراع الروبوتية. نظرًا لأن القصور الذاتي الدوراني يتناسب مع الكتلة مضروبة في مربع المسافة من محور الدوران، فإن تقليل وزن المعصم واليد البارعة يمكن أن يكون له تأثير كبير على ديناميكيات الروبوت الإجمالية.
عادةً ما يتمتع PEEK بمعامل احتكاك جاف يبلغ حوالي 0.2–0.4، اعتمادًا على مادة السطح المقابل وظروف التشغيل. مع إضافات مثل PTFE والجرافيت، يمكن تقليل معامل الاحتكاك إلى حوالي 0.1–0.2، بينما قد ينخفض معدل التآكل بمقدار رتبة إلى رتبتين من حيث الحجم، اعتمادًا على الدرجة المحددة وظروف الاختبار.
هذه الخصائص ذات قيمة خاصة في الروبوتات الطبية، وأشباه الموصلات، وخدمات الروبوتات المنزلية، حيث يمكن أن تكون متطلبات النظافة والصيانة صارمة.
ومع ذلك، فإن PEEK له قيود أيضاً. فقيمة PV القصوى له تكون عموماً أقل من تلك الخاصة بأزواج الانزلاق المعدنية، لذا فإن المناطق المعرضة لإجهادات تلامس عالية جداً لا تزال تتطلب تصميماً هيكلياً مناسباً وإدارة للأحمال.
يتمتع PEEK بتخميد لزوجي مرن أعلى من المعادن، مما يسمح له بامتصاص جزء من طاقة الصدمات الناتجة أثناء تعشيق التروس، وبالتالي تقليل الاهتزاز والضوضاء.
تشير الدراسات المنشورة والبيانات التجريبية إلى أن أزواج تروس PEEK يمكن أن تقلل الضوضاء بمقدار 5–15 dB مقارنة بتروس الصلب ذات المواصفات المماثلة. تعتمد النتائج الفعلية على هندسة التروس، والمعامل، والحمل، وظروف التشغيل.
هذا وثيق الصلة بشكل خاص بـ تطبيقات التعاون بين الإنسان والروبوت، حيث تعمل الروبوتات بالقرب من الأشخاص، ويمكن أن تكون الضوضاء والاهتزاز أكثر وضوحاً.
يجب الاعتراف بوضوح بقيد واحد: يتمتع PEEK النقي بمقاومة معتدلة فقط للزحف، ويمكن أن يؤدي التعرض الطويل للأحمال الساكنة إلى تشوه أبعادي.
يمكن لتقوية ألياف الكربون أن تقلل الزحف بشكل كبير وتحسن الاستقرار الأبعادي. وهذا سبب رئيسي لتفضيل PEEK المقوى بألياف الكربون (CF) عموماً لمكونات النقل الحاملة للأحمال حيث يكون الاستقرار الأبعادي طويل الأمد أمراً بالغ الأهمية.
مع درجة المواد والتصميم الهيكلي المناسبين، يمكن للمكونات الحفاظ على أداء مستقر تحت التحميل المطول وظروف البدء والتوقف المتكررة، مما يساعد في الحفاظ على الخلوص العكسي (backlash) لصندوق التروس ضمن تفاوت التجميع المطلوب وتقليل انحراف التموضع على مدار عمر الخدمة.
يوفر PEEK خصائص عازلة مستقرة، وهو غير مغناطيسي، ولا يحجب المجالات الكهرومغناطيسية. هذه الخصائص تجعله مناسباً لقواعد العزل والمكونات الهيكلية حول المشفرات (encoders)، ومستشعرات القوة/العزم سداسية المحاور، والمكونات الإلكترونية الحساسة الأخرى داخل مفاصل الروبوت.
يتوفر أيضاً PEEK من الدرجة الطبية مع شهادات التوافق الحيوي ويمكنه تحمل التعقيم المتكرر بالبخار عالي الحرارة، مما يجعله مناسباً لبعض مكونات الروبوتات الجراحية ومفاصل الروبوتات المصغرة.
تتأثر القوة بين الطبقات لـ CF-PEEK بتوجيه الألياف، وقد تكون قوة الصدمات غير المحززة له أقل من تلك الخاصة بصلب السبائك. تحت أحمال العزم العالي والصدمات العالية، قد تشمل أنماط الفشل النموذجية كسر جذر السن والتقشر بين الطبقات.
يتمتع PEEK النقي بموصلية حرارية تبلغ حوالي 0.25 W/(m·K)، أي ما يعادل تقريباً 1/600 من موصلية سبائك الألومنيوم. يمكن لتقوية ألياف الكربون تحسين الموصلية الحرارية، لكن الزيادة تظل محدودة، وعادة ما تكون حوالي 1–5 W/(m·K)، اعتماداً على محتوى الألياف وتوجيهها.
لذلك، يصعب تبديد الحرارة الناتجة عن المحركات وصناديق التروس من خلال المكونات الهيكلية البوليمرية. في مبيتات المفاصل المغلقة، يمكن أن يؤدي تراكم الحرارة إلى تسريع تقادم المادة والمكونات المحيطة.
بالنسبة للتشغيل المستمر والشاق، يعد وجود مسار فعال للإدارة الحرارية أمراً ضرورياً، وقد يتضمن إطارات معدنية، أو وسادات موصلة حرارياً، أو تبريداً قسرياً.
تعتبر راتنجات PEEK المعدلة عالية الأداء أغلى ثمناً بشكل ملحوظ من اللدائن الهندسية ذات الأغراض العامة، في حين أن الدرجات المعززة بألياف الكربون تكون أكثر تكلفة. كما أن التروس الدقيقة والمكونات ذات الجدران الرقيقة لها نطاقات معالجة محدودة نسبياً في القولبة بالحقن وتتطلب أدوات أكثر تطلباً.
في المرحلة الحالية، يمكن أن تكون التكلفة الإجمالية لوحدات مفاصل الروبوتات ذات الدفعات الصغيرة أعلى من تكلفة الحلول المعدنية المماثلة.
مع زيادة أحجام الإنتاج، قد تستمر التكاليف في الانخفاض. ومع ذلك، يجب اعتبار هذا اتجاهًا مستقبليًا وليس حقيقة حالية.
يتمتع PEEK النقي بمعامل تمدد حراري خطي (CLTE) يبلغ حوالي 47–60 × 10−6/K، وهو ما يعادل ضعف معامل تمدد الألومنيوم وحوالي خمسة أضعاف معامل تمدد الفولاذ. يمكن للتعزيز بألياف الكربون أن يقلل من التمدد الحراري، لكن القيمة الناتجة قد تظل أعلى من تلك الخاصة بالمعادن.
في البيئات ذات التغيرات الكبيرة في درجات الحرارة، يمكن أن يتغير خلوص التروس (backlash) والتحميل المسبق للمحامل مع تمدد المادة أو انكماشها. لذلك تتطلب أنظمة النقل الدقيقة تعويضاً هيكلياً مناسباً، بما في ذلك تخصيص الخلوص والمطابقة الدقيقة للمواد غير المتشابهة.
إن فرصة PEEK ليست بالضرورة استبدال المعادن في جميع المجالات، بل معالجة التطبيقات التي تواجه فيها المعادن قيوداً في تقليل الوزن، والتشغيل منخفض الضوضاء، والأداء الخالي من الصيانة.
ضمن حدود تشغيله، يمكن أن يكون PEEK خياراً مناسباً للغاية للمواد. وخارج تلك الحدود، يظل المعدن هو الحل الراسخ للتطبيقات التي تتطلب تحمل أحمال عالية.

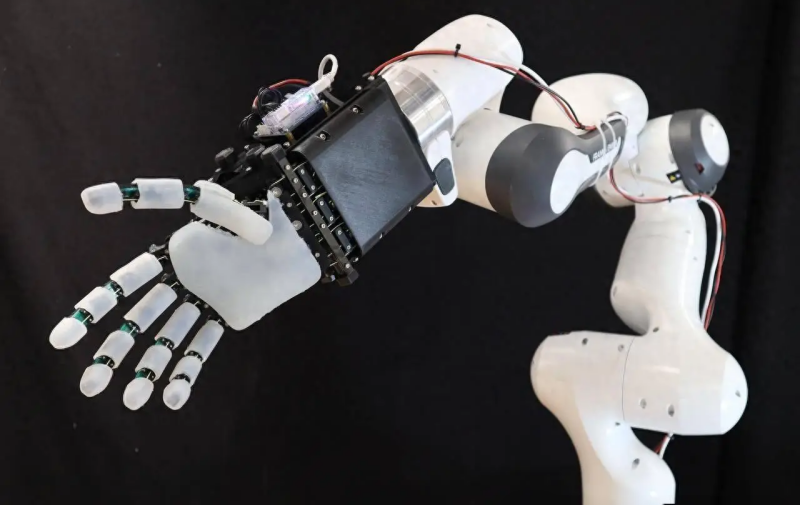

مفاصل معصم الروبوتات الشبيهة بالبشر، وأقسام الساعد، ومكونات نقل الحركة في الأيدي البارعة، والمؤثرات النهائية، ومفاصل المحور النهائي للروبوتات التعاونية، والمفاصل خفيفة الوزن للروبوتات الطبية، وروبوتات الغرف النظيفة، وروبوتات الخدمة.
يمكن للمفاصل الرئيسية للخدمة الشاقة الجمع بين إطار معدني حامل للأحمال وتروس PEEK، والجلب، ومكونات التخميد لتحقيق التوازن بين القوة الميكانيكية وتقليل الوزن.
المفاصل الرئيسية للروبوتات الصناعية للخدمة الشاقة، والمعدات المعرضة لأحمال صدمات عالية متكررة، والمفاصل الرئيسية الحاملة للأحمال في روبوتات الأطراف السفلية التي تعمل تحت عزم دوران عالٍ.
يمكن لهياكل CF-PEEK، والمكونات المتعلقة بالترس المرن (flexspline)، والمثبتات، وحلقات التروس المساعدة أن تحقق تخفيضات في الوزن تزيد عن 40%، مع توفير فوائد أيضاً في تقليل الاهتزاز والضوضاء.
قدم بعض المصنعين الصينيين وحدات مفاصل روبوتية خفيفة الوزن ذات محتوى عالٍ من PEEK، مما حقق تخفيضات في الوزن بنسبة تقارب 62% والتقدم نحو الاختبار على الروبوتات.
دخلت تروس وجلب PEEK المعدلة مرحلة الإنتاج الضخم لبعض أنظمة الروبوتات الدقيقة الصغيرة، خاصة حيث يكون الوزن المنخفض، والاحتكاك المنخفض، والاستقرار الأبعادي أموراً مهمة.
يُستخدم PEEK في أغطية خفيفة الوزن، وكتائف إيقاف نهائية، وجلب عزل، وقواعد عزل للمستشعرات، ومكونات هيكلية للأصابع الروبوتية البارعة.
مفاصل دقيقة ومكونات حيث تكون الخصائص غير المغناطيسية ومقاومة التعقيم المتكرر أمراً مهماً.
تطبيقات أشباه الموصلات والتطبيقات الصيدلانية الحيوية التي تتطلب توليداً منخفضاً للجسيمات وتشغيلاً خالياً من التشحيم.
التطبيقات التي تتطلب مقاومة للتآكل وظروف بيئية قاسية.
تتطور تركيبات المواد نحو أنظمة متعددة المكونات تجمع بين ألياف الكربون، والجرافين، وحشوات التشحيم لتحقيق توازن أفضل بين مقاومة الصدمات، ومقاومة الإجهاد، والتوصيل الحراري.
تظهر البنى الهجينة التي تجمع بين حشوات معدنية، ومكونات نقل الحركة من PEEK، ومسارات مخصصة للإدارة الحرارية كنهج عملي للمفاصل الروبوتية الخفيفة والثقيلة على حد سواء.
من المتوقع أن تؤدي تقنيات التصنيع مثل القولبة بالحقن المتكاملة والطباعة ثلاثية الأبعاد بالألياف المستمرة إلى تحسين الإنتاجية مع تقليل تكاليف المعالجة والتجميع.
يتم تطوير معايير اختبار تغطي أداء الإجهاد، والدورات الحرارية، والتآكل لمكونات المفاصل الروبوتية القائمة على PEEK تدريجياً. ستكون طرق الاختبار الموثوقة والموحدة شرطاً أساسياً مهماً للإنتاج على نطاق واسع.
بالنسبة للمفاصل الرئيسية الحاملة للأحمال، يتمثل النهج العملي في استخدام المعدن للهيكل الرئيسي الحامل للأحمال، مع دمج PEEK لمكونات نقل الحركة، والجلب، وعناصر التخميد.
بشكل عام، لا يُنصح بالاستبدال الكامل بـ PEEK للتطبيقات التي تتضمن عزماً عالياً، أو أحمال صدمات عالية، أو تشغيلاً مستمراً وشاقاً.
إذا تم استخدامه مباشرة في مثل هذه المكونات، فقد تظهر هذه القيود في النهاية على شكل تآكل في سطح الأسنان وانحراف في الخلوص، مما قد يؤدي إلى مشاكل في التموضع والدقة على فترات تشغيل طويلة.
تتطلب تطبيقات المفاصل الروبوتية أكثر من مجرد اختيار بوليمر عالي الأداء. يجب أن يأخذ اختيار المواد في الاعتبارطيف الحمل، والاحتكاك والتآكل، ودرجة حرارة التشغيل، والاستقرار الأبعادي، والإدارة الحرارية، وطريقة المعالجة.
توفر LFT-Gمركبات PEEK و PEEK المعزز بألياف الكربونللتطبيقات الهندسية الصعبة. أخبرنا عن المكون الخاص بك، وظروف التشغيل، ومتطلبات الأداء، ويمكن لفريقنا الفني المساعدة في تقييم حل المواد المناسب.
