مدونة جديدة
تُوفر المركبات الحرارية البلاستيكية مزايا كبيرة مقارنةً بالمركبات الحرارية التقليدية، بما في ذلك سرعة المعالجة وإمكانية إعادة تسخينها وتشكيلها عدة مرات. وتتضمن عمليتا انصهارها وتصلبها تغييرات فيزيائية بدلاً من التفاعلات الكيميائية، مما يُتيح إعادة تدويرها وتحسين كفاءة التصنيع.
مع ذلك، يتطلب تحقيق الأداء الأمثل تحكماً دقيقاً في عملية المعالجة الحرارية. تشمل هذه العملية مراحل التسخين، ومعالجة الصهر، والتبريد، مع إيلاء عناية خاصة أثناء التبريد لضمان وصول البوليمر إلى الحالة المطلوبة.
على عكس المواد المركبة المتصلبة حرارياً - حيث يقلل التسخين من اللزوجة ويعزز التجلط - فإن مرحلة التبريد في المواد المركبة المتصلبة حرارياً هي الأكثر أهمية للتحكم في التبلور والخصائص النهائية.
يُعد فهم السلوك الحراري للمصفوفة البوليمرية أساسيًا للمعالجة الحرارية الفعالة. وعادةً ما يُقدّم مورّدو المواد المعايير الرئيسية التالية:
تُقاس هذه الخصائص عادةً باستخدام المسعر التفاضلي الماسح (DSC)، الذي يتتبع تدفق الحرارة كدالة لدرجة الحرارة.

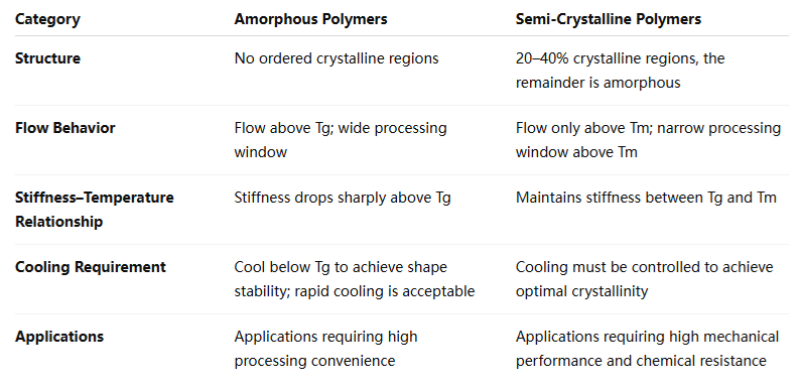

يؤثر الاختيار بين البوليمرات غير المتبلورة وشبه المتبلورة بشكل كبير على متطلبات المعالجة الحرارية.
البوليمرات غير المتبلورة تفتقر إلى بنية بلورية منتظمة وتبدأ في التدفق بمجرد أن تتجاوز درجة الحرارة درجة حرارة التحول الزجاجي (Tg). تنخفض لزوجتها تدريجياً مع ارتفاع درجة الحرارة، مما يوفر نطاق معالجة واسع نسبياً.
البوليمرات شبه البلورية تحتوي عادةً على نسبة تبلور تتراوح بين 20 و40%. بين درجتي حرارة التحول الزجاجي (Tg) والانصهار (Tm)، تحتفظ هذه المواد بصلابتها ولا تبدأ بالتدفق إلا بعد الوصول إلى درجة حرارة الانصهار، مما ينتج عنه نطاق معالجة أضيق ولكن أداء فائق في درجات الحرارة العالية.
أثناء مرحلة التسخين، يتم رفع درجة حرارة المواد المركبة الحرارية (TPCs) إلى درجة حرارة المعالجة (Tp) لتحقيق لزوجة منخفضة بما يكفي للتشكيل دون تدهور حراري.
بالنسبة للبوليمرات غير المتبلورة، يحدث الانتقال عند درجة حرارة التحول الزجاجي (Tg)، بينما يحدث بالنسبة للبوليمرات شبه المتبلورة عند درجة حرارة الانصهار (Tm). عادةً ما تحدد بيانات المنتج نطاق درجة حرارة المعالجة الموصى به.
بالنسبة للبوليمرات عالية الأداء مثل عائلة PAEK، يتم تحديد حدود درجة الحرارة العليا - والتي غالباً ما تكون حوالي 400 درجة مئوية - لمنع الأكسدة أثناء المعالجة.
يُعد التبريد المرحلة الأكثر أهمية بالنسبة للمركبات الحرارية البلاستيكية، وخاصة بالنسبة للبوليمرات شبه البلورية، لأنه يحدد درجة التبلور والأداء النهائي.
لا تتطلب المواد المركبة ذات الفوتونات غير المتبلورة سوى التبريد إلى ما دون درجة حرارة التحول الزجاجي (Tg) لتحقيق الاستقرار الأبعاد، مما يسمح بدورات إنتاج سريعة للغاية.
تتطلب البوليمرات شبه البلورية تبريدًا متحكمًا به ضمن نطاق درجة الحرارة الحرجة للسماح بالتنوي ونمو البلورات.

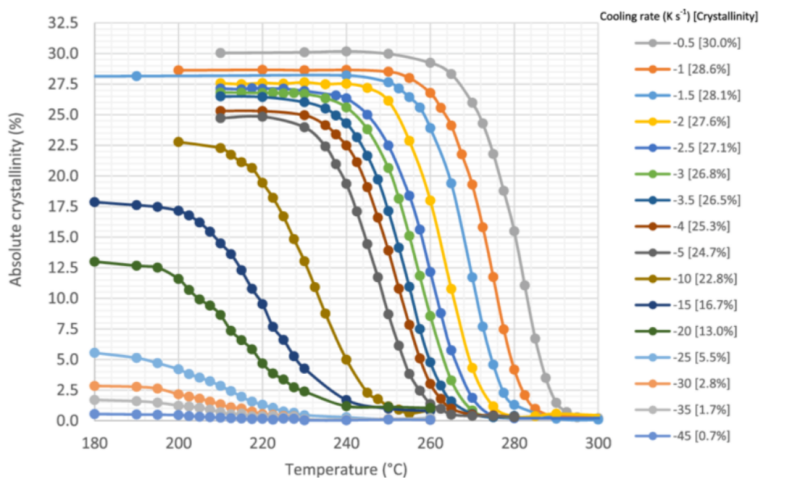

تؤثر درجة التبلور بشكل كبير على مقاومة الظروف البيئية والخواص الميكانيكية. وتتراوح مستويات التبلور المثلى عادةً بين 20% و40%.

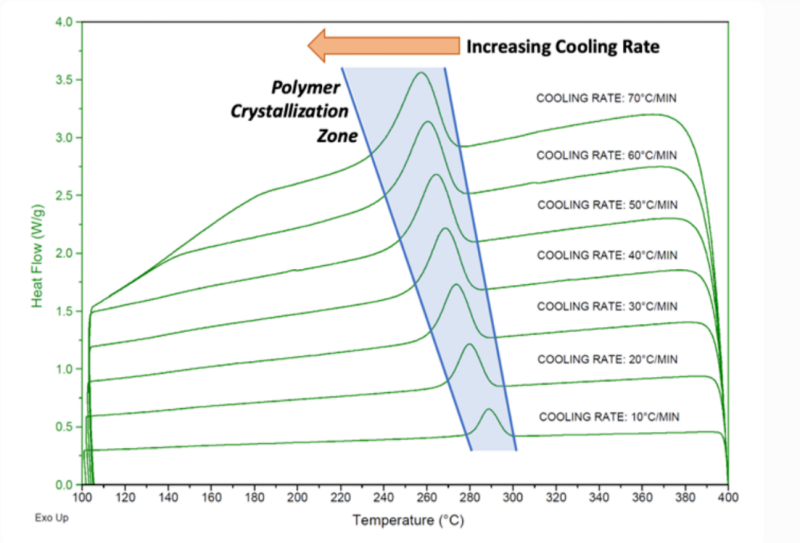

تؤدي معدلات التبريد الأعلى إلى تقليل درجة الحرارة الحرجة وتوسيع نطاق التبلور، ولكن التبريد السريع للغاية يمكن أن يؤدي إلى تبلور غير كامل.
يؤدي التبريد إلى تغيرات في حجم البوليمرات شبه البلورية، مما يُولّد إجهادات داخلية. وتتيح أدوات النمذجة التنبؤية للمهندسين التعويض عن هذه التأثيرات من خلال تصميم القوالب الأمثل.
تتحمل المواد المركبة الحرارية البلاستيكية دورات حرارية متعددة مثل التشكيل والدمج والتشكيل واللحام. وعند التحكم بها بشكل صحيح، تحافظ المواد الحرارية البلاستيكية عالية الأداء على خصائص ميكانيكية مستقرة حتى بعد التسخين المتكرر فوق درجة حرارة الانصهار (Tm).
تلعب المعالجة الحرارية دورًا حاسمًا في تحسين أداء المركبات الحرارية البلاستيكية. يتحكم التبريد في التبلور والاستقرار البعدي في الأنظمة شبه البلورية، بينما تُمكّن البوليمرات غير المتبلورة من دورات تصنيع أسرع.
بفضل الإدارة الحرارية السليمة، يمكن للمصنعين إنتاج مكونات عالية الأداء بشكل موثوق للصناعات المتطلبة مثل صناعة الطيران والفضاء وصناعة السيارات.
تابعنا :
-- الحصول على التحديثات مع أحدث المواضيع
البريد الإلكتروني
العربية
English
français
Deutsch
русский
italiano
español
português
日本語
한국의
中文
