بلورية المواد المركبة الحرارية البلاستيكية: نظرة عامة شاملة

خلاصة

أحدثت المركبات الحرارية البلاستيكية ثورة في هندسة المواد بفضل خصائصها قابلية إعادة التدوير، وتحمل التلف، ومرونة التصنيع يكمن جوهر أدائهم التبلور ، وهي ظاهرة على المستوى الجزيئي تحكم جميع سلوكيات المواد المركبة تقريبًا، من قوة الشد إلى المقاومة الكيميائية.

في اللدائن الحرارية شبه البلورية مثل كبريتيد البوليفينيلين (PPS) و بولي إيثر كيتون كيتون (PEKK) تُحدث عملية التبلور تفاعلاً معقداً بين مناطق بلورية منتظمة و نطاقات غير منتظمة وغير متبلورة تقنيات التصنيع الحديثة، بما في ذلك وضع الألياف الآلي (AFP) و وضع الشريط الآلي (ATL) ، تقديم الفرص والتحديات المتعلقة بالتحكم في التبلور.

يقدم هذا التقرير ملخصًا لأحدث التطورات في آليات التبلور، ويحلل العلاقات بين معايير المعالجة وأداء المواد، ويقدم رؤى لتحسين خصائص المواد المركبة من خلال إدارة التبلور.

أساسيات تبلور المصفوفة الحرارية البلاستيكية

الأساس الجزيئي لتبلور البوليمر

تستمد اللدائن الحرارية شبه البلورية خصائصها المميزة من عملية التجميع الذاتي الهرمية :

• تتشكل سلاسل البوليمر في الهياكل الصفائحية (بسمك 10-20 نانومتر) بعد التبريد.
• تتنظم الصفائح في مناطق كروية (يصل قطرها إلى 100 ميكرومتر) .

درجة التبلور (Xc) تتراوح النسبة عادةً بين 20 و60% وتعتمد على:

• تقييد حركة السلسلة بسبب صلابة العمود الفقري العطري
• التكوين النووي غير المتجانس عند واجهة الألياف والمصفوفة
• القيود الحركية الناتجة عن معدلات التبريد السريعة

ال معادلة أفرامي يصف حركية التبلور:

بالنسبة لـ PPS المقوى بألياف الكربون (CF/PPS) في ظل ظروف متساوية الحرارة (225-240 درجة مئوية)، n ≈ 1.65-1.75، مما يشير إلى التكوين المختلط المتأثر بأسطح الألياف.

التفاعل بين الألياف والمصفوفة والبلورية العابرة

تعمل ألياف الكربون كعوامل تنوية، لتشكل الطبقة العابرة للبلورات (TCL) عند واجهة الألياف والمصفوفة:

• سُمك طبقة TCL: 5-20 ميكرومتر
• تشكلت عندما:
  • يوفر سطح الألياف مواقع التكوين النووي غير المتجانسة
  • تشجع تدرجات درجة الحرارة نمو البلورات الموجه
  • معدلات التبريد أقل من عتبة التبريد الحرجة (~100 درجة مئوية/دقيقة لـ PPS)

التأثير على الأداء الميكانيكي :

• تزداد قوة القص بين الأسطح بنسبة 14.2%
• قد يؤدي سمك طبقة TCL المفرط (>15 ميكرومتر) إلى تقليل المتانة

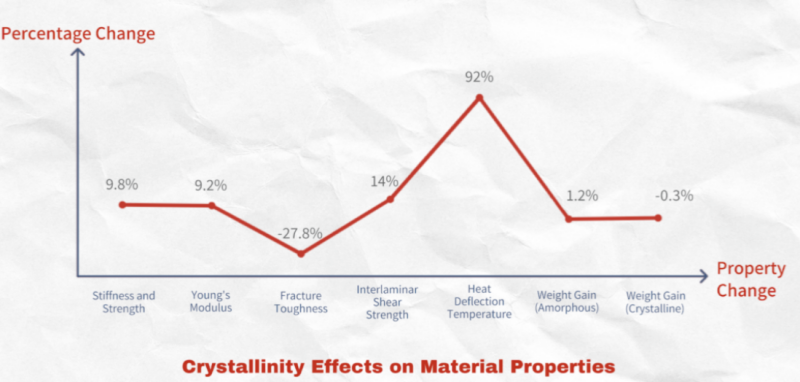

العلاقات بين التبلور والخواص

الأداء الميكانيكي

• الصلابة والقوة: نسبة التبلور 51% ← 62%: معامل التخزين ↑ 9.8%، معامل يونغ ↑ 9.2% (غير خطي بعد 50%)
• مقاومة الكسر: نسبة التبلور من 17% إلى 44% تقلل من صلابة الوضع الأول بنسبة 27.8%؛ والنسبة المثلى هي 30-35%.
• الخصائص بين الطبقات: التبريد البطيء (0.5 درجة مئوية/دقيقة) ↑ ILSS 14%؛ التبريد السريع (>5 م/دقيقة) ↓ ILSS 18%

الاستقرار الحراري والكيميائي

• HDT: 135 درجة مئوية → 260 درجة مئوية (20% → 60% Xc)
• المقاومة الكيميائية: زيادة الوزن عند غمر الوقود من 1.2% إلى 0.3%

تحسين معلمات المعالجة

التحكم في معدل التبريد

الحفاظ على وضع مناسب نافذة التبلور توازن الخصائص. مثال: درجة حرارة قالب CF/PPS من 87 إلى 270 درجة مئوية تسمح بالتبلور المتساوي الحرارة. الليزر عند 380 درجة مئوية، والقالب عند 120 درجة مئوية ← Xc 44.1%، وانخفاض زمن الدورة بنسبة 80%.

تأثيرات درجة حرارة القالب

• يؤثر على تدرج التبريد، ونمو البلورات، والإجهادات المتبقية.
• زيادة درجة حرارة الأداة من 40 درجة مئوية إلى 120 درجة مئوية ترفع قيمة Xc من 17.6% إلى 44.1%

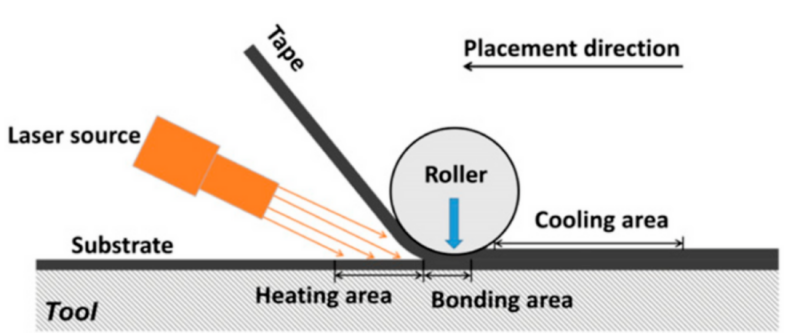

مدخلات طاقة الليزر وسرعة الوضع

• تؤدي درجة حرارة الليزر المرتفعة إلى صهر البلورات الدقيقة للبوليمر وتعزيز الحركة

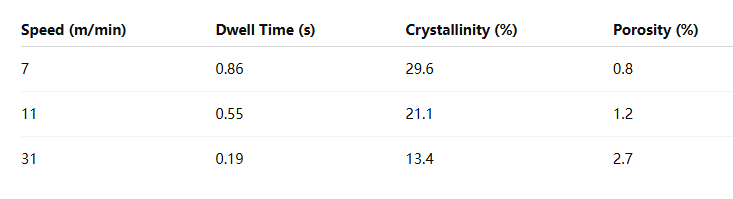

• سرعة الترسيب: أسرع ← تبلور أقصر ← Xc أقل
• يؤدي التلدين اللاحق إلى استعادة 60-80% من Xc

تقنيات التوصيف المتقدمة

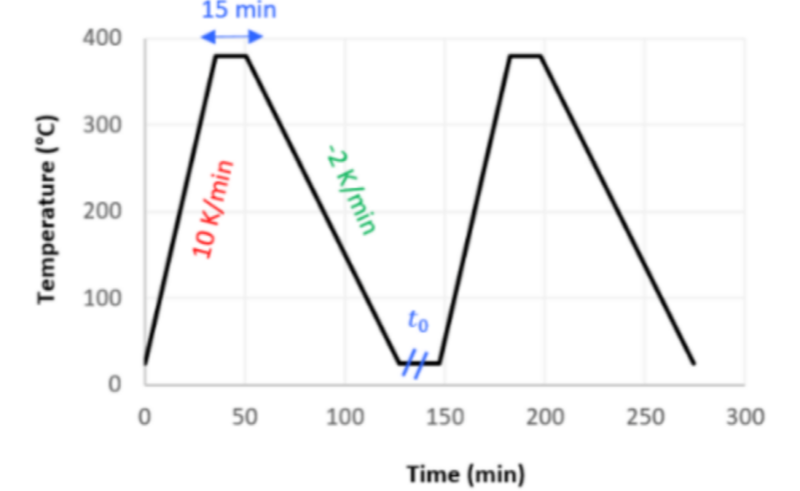

المسعرية التفاضلية الماسحة (DSC)

• التبلور البارد (Tcc) أثناء التسخين
• ذروة الانصهار (Tm)

المجهر الإلكتروني الماسح (SEM)

• طبقات عابرة للبلورات 5-15 ميكرومتر على طول الألياف
• الكريات البلورية 10-50 ميكرومتر
• كسر بين الصفائح عبر مناطق غير متبلورة
• EDS: إثراء الكبريت في المناطق البلورية

حيود الأشعة السينية (XRD)

وظيفة توجيه هيرمانز:

TCL عالي التوجيه: f ≈ 0.8–0.9؛ الكريات البلورية الكبيرة: f ≈ 0.2–0.3

التطبيق الصناعي

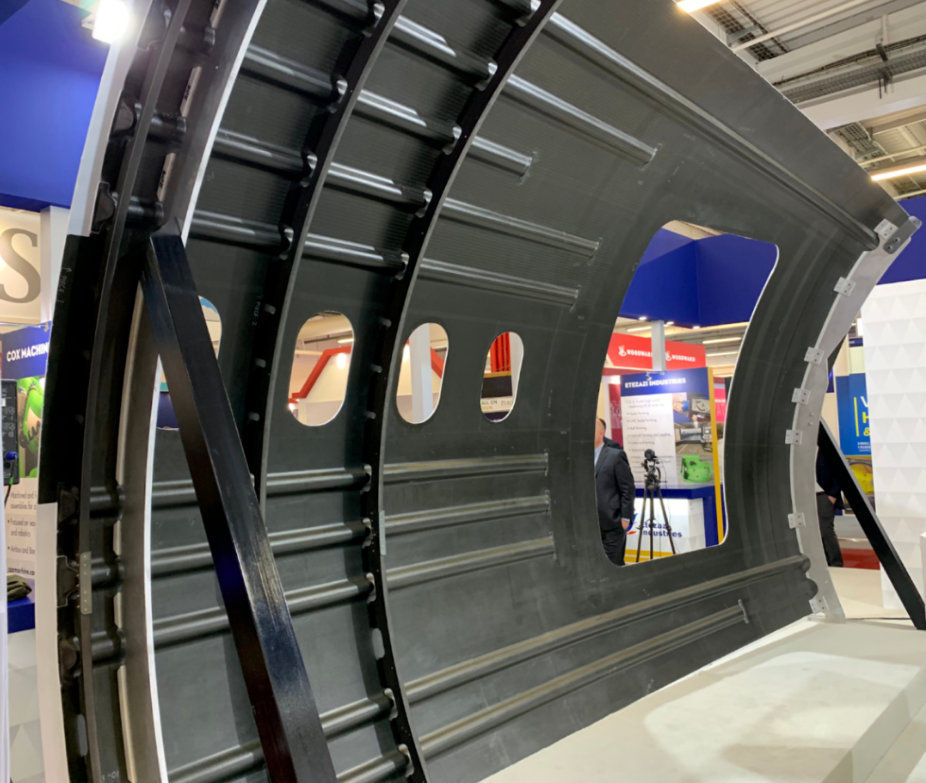

الفضاء الجوي - لوحات جسم الطائرة CF/PEKK

بوينغ 787 دريملاينر: CF/PEKK، Xc 35–40%

• انخفض وقت الدمج بنسبة 85%
• انخفض الوزن بنسبة 12%
• درجة حرارة التشغيل تصل إلى 200 درجة مئوية
• الليزر 400 درجة مئوية، القالب 150 درجة مئوية، السرعة 5 م/دقيقة، التبريد 50 درجة مئوية/دقيقة

السيارات – صواني بطاريات CF/PPS

بي إم دبليو i3: AFP CF/PPS، Xc 28%

• مقاومة القص بين الطبقات 45 ميجا باسكال، مقاومة الصدمات 8 كيلو جول/م²
• زمن الدورة 30 ثانية/طبقة
• المعالجة الحرارية بعد التعرض للأشعة تحت الحمراء ← Xc 35%

التوجهات المستقبلية

• التعلم الآلي: التنبؤ بقيمة Xc بدقة تصل إلى 2%
• تكوين الجسيمات النانوية: 0.5% وزناً من أكسيد الجرافين ← تبلور أسرع
• المراقبة في الموقع: تقوم مستشعرات ألياف براغ باكتشاف Xc في الوقت الفعلي
• رسم خرائط المورفولوجيا والأداء: التوائم الرقمية تربط توزيع الكريات البلورية بعمر الإجهاد

خاتمة

يُعدّ التحكم في درجة التبلور عاملاً أساسياً في أداء المركبات الحرارية البلاستيكية. وذلك من خلال تنظيم:

• معدل التبريد: 2.5–10000 درجة مئوية/دقيقة
• درجة حرارة القالب: 40-280 درجة مئوية
• سرعة الوضع: 5-31 متر/دقيقة
• تحقيق Xc: 17-62%

يمكن للتقنيات الناشئة مثل التعلم الآلي وأجهزة الاستشعار في الموقع أن تقلل دورات التطوير بنسبة 70٪ مع تحسين استخدام المواد.
